PRÁCTICA 16: Mi primer documento HTML

PRÁCTICA 15: MONTAJE DE UN PC

FIJACIÓN DE LA PLACA BASE A LA CAJA:
Este es el paso inicial para montar un ordenador, en este paso inicial contaremos con una caja a la cual acoplaremos una placa base y sobre esto fijaremos los dispositivos que veremos en el próximo capítulo.

 ELEMENTOS NECESARIOS:

• La caja
• El ventilador de la caja
• La placa base
• Altavoz de la placa base

GUÍA DE MONTAJE:
A continuación se proceden a detallar los pasos más importantes para el montaje inicial de un ordenador, que comprende el montaje de la placa base a la caja y la conexión de los elementos principales.
Lo primero que veremos será la caja. Este elemento es el más visible de un ordenador y será el que soporte a todos los elementos del mismo. La caja cuenta fundamentalmente con una parte delantera que tiene los botones que los usuarios pueden manipular y una parte trasera que cuenta con los conectores para incorporar periféricos. En la siguiente imagen puede verse la caja que usaremos en el ejemplo de montaje por su parte trasera.
Lo primero que haremos será demostrar las tapas de la misma para acceder al interior. Esto lo haremos quitando el tornillo inferior y superior de la tapa izquierda de la caja. Esto se ejemplifica en las siguientes imágenes.
Una vez sueltos los tornillos abriremos la tapa con un sencillo deslizamiento de la misma hacia la parte trasera.
Una vez deslizada la tapa sacaremos la misma para acceder al interior de la caja.
Dentro de la misma, nos encontraremos con un espacio vacío, con unos cables que más adelante veremos.
Además nos encontraremos que nuestra caja cuenta ya con un ventilador instalado en la parte trasera para ayudar a la disipación del calor. Éste es independiente del ventilador de la CPU y su función principal será la de sacar aire de la caja para meter una óptima ventilación.
Además, encontraremos los conectores principales de la botonera frontal de la caja. Estos conectores serán acoplados a la placa base.
Por último, antes de comenzar con la instalación de la placa base, es importante ver los elementos de fijación de la placa base en la caja. Para ello, se cuenta con uno taladros hechos en la caja para fijar unos tornillos de sujeción y sobre eso la placa. Este proceso de fijación lo veremos más adelante.

Actividades del jueves:

AUTOEVALUACIÓN:
1- Enumera los periféricos que conozcas que utilicen el puerto de serie del equipo microinformático:
2- Enumera los periféricos que conozcas que utilicen el puerto paralelo del equipo microinformático:

Recursos compartidos: Tamara y Sofía

1. Captura una pantalla donde se pueda ver los dominios o grupos de trabajo que hay en la red.

2. Indica cuantos ordenadores hay en cada grupo de trabajo.

3. Busca al menos 3 que compartan una carpeta y captura su contenido

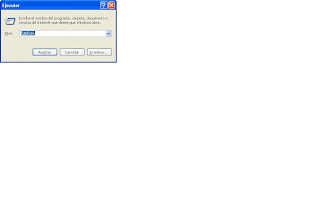

4. Accede a los recursos anteriores con la opción "Ejecutar" \\NombreEquipo\Recurso y captura las imágenes que permitan ver que es así.

5. Accede a los recursos anteriores con la opción "Ejecutar" \\IPEquipo\Recurso y captura las imágenes que permitan ver que es así. Recuerda: para conocer la IP de un equipo escribimos "ping NombreEquipo" en una consola de texto.

6. Comprueba que el equipo tiene el servicio "Compartir impresoras y archivos..." activado.















7. Comparte una carpeta llamada "Sw", donde dejaremos todo el software que vamos utilizando en el curso.

















8.Impide que más de una persona se conecte a la vez a esa carpeta.

9. Si tienes CDROM compartelo
 No tenemos.
10. Crea una unidad de red al CDROM de algún compañero

Actividad 3.2 Ampliada

1. Averigua si tenemos dirección dinámica o estática. Anota como lo has averiguado (captura la imagen)

2. Averigua que dirección ip tiene la máquina. Anota como lo has averiguado (captura la imagen)

3. Averigua que MAC tiene la maquina. Anota como lo has averiguado (captura la imagen)

4. Averigua la dirección de red. Anota como lo has averiguado (captura la imagen)

PRÁCTICA 11: CABLES DE RED

Hay dos tipos de cable red.
- Paralelo directo que sirve para redes de ordenador.
- Cruzado sirve para conexión de PC a PC.

Componentes:
- Cable por trenzado UTP categoria 5, azul, verde, marrón y naranja.
- 1 metro de cable.
- 2 conectores.
- Crimpadora.
- Tester.

Colores del cable paralelo:
BN N BV A BA V BM M : RJ-45
BN N BV A BA V BM M : RJ-45

PASO 1:

PRÁCTICA 10 La fuente de alimentación

INFORME DE INCIDENCIA:

EQUIPO:	Ramón Jiménez  223
EVALUCIÓN INICIAL:	El ordenador no arranca.
RESOLUCIÓN:	Se procede el cambio de la fuente de alimentación.
INVENTARIO USADO:	Antec High Current Gamer HCG-750
TIEMPO DE TAREA:	30 minutos.
TÉCNICO:	Sofía Gil
ESTADO FINAL:	Equipo preparado para volver a su funcionamiento.
CONCLUSIONES:	El ordenador  tenia la fuente de alimentación rota y se la he cambiado por una de 129,99 €.

2 Localiza en Internet las tensiones en cada pin del conector ATX.
1. Naranja (+3.3V)                             13. Naranja (+3.3V)
2. Naranja (+3.3V)                             14. Azul (-12 V)
3. Negro (Tierra)                                14. Negro (Tierra)
4. Rojo (+5 Volts)                               15. Verde (Power On)
5. Negro (Tierra)                                16. Negro (Tierra)
6. Rojo (+5 Volts)                               17. Negro (Tierra)
7. Negro (Tierra)                                18 Negro (Tierra)
8. Gris (Power Good)                         19 Blanco (-5V)
9. Purpura (+5VSB)                             20. Rojo (+5 Volts)
10. Amarillo (+12V)                             21. Rojo (+5 Volts)
11. Amarillo (+12V)                             22. Rojo (+5 Volts)
12. Naranja (+3.3V)                            23. Negro (Tierra)
